麻雀导弹大攻角工况气动分析
发表时间:2024-08-27     阅读次数:

麻雀导弹大攻角工况气动分析

一、 麻雀导弹

1.1.1 几何外形

案例源自NASA网站,有风洞实验结果可对标;Sparrow三维几何外形如1。

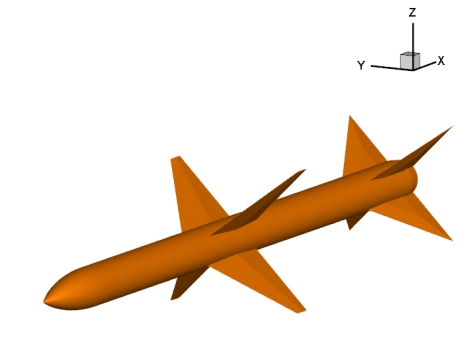

图1 三维几何外形

1.1.2 网格划分

测试软件PiFlow——笛卡尔网格解算器软件,生成网格量为367.8万,其离散的网格信息如2。

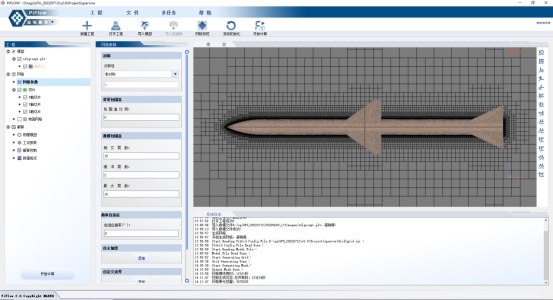

图2 PiFlow 网格效果展示

对比软件——一款结构网格解算器,结构网格其离散的网格信息如3。

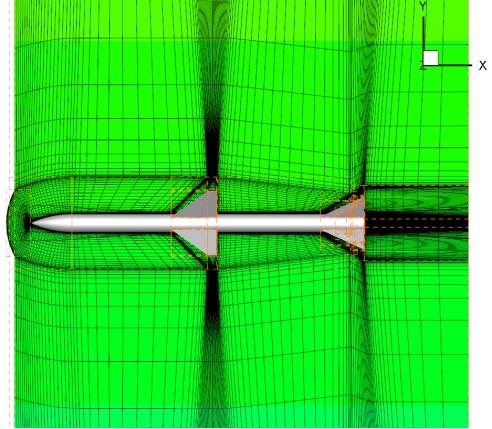

图3 结构网格效果图

1.1.3 计算状态及求解设置

麻雀导弹的计算状态如表1。表2为其基本气动力参数。

表1 麻雀导弹的计算状态

Ma

AOS(°)

AOA(°)

温度(K)

压力(Pa)

2.0

0

40

188.333

10147.6793217


表2 麻雀导弹的气动力参数

参考长度(m)

参考面积S(m^2)

取矩点坐标

txref

tyref

tzref

3.6703

0.3242928

1.9

0

0

PiFLow对超声速流场的定常数值模拟,边界条件四周为压力远场,物面使用滑移无穿透边界条件。采用龙格库塔隐式方法计算,求解格式为中心格式,求解欧拉方程;求解控制中CFL数设置为8。

1.1.4 计算结果

表3 展示了Ma=2.0 风洞实验数据、PiFlow与结构网格解算器气动力统计表:

表3 气动力对比表

风洞实验CA

0.706207

PiFlow_CA

0.680905

对比软件CA

0.8069

风洞实验CN

31.5

PiFlow_CN

29.7408

对比软件CN

30.61

风洞实验Cm

-1.55856708

PiFlow_Cm

-1.47536

对比软件Cm

-1.5146326

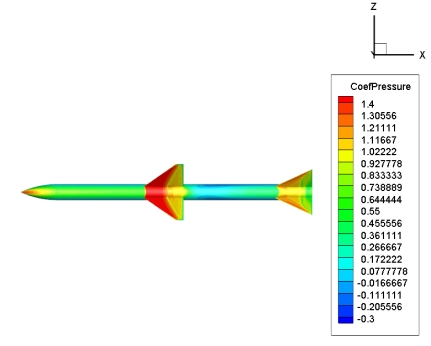

图4 PiFlow软件计算导弹表面压力云图

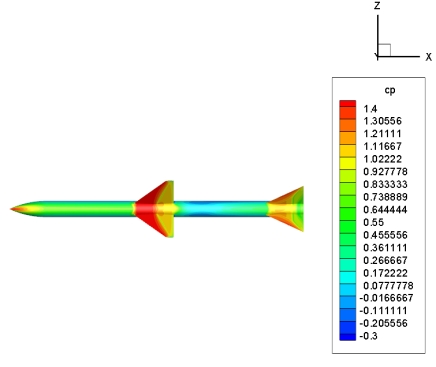

图5 对比软件计算导弹表面压力云图

图6 导弹大攻角流线效果对比(左对比软件,右PiFlow软件)

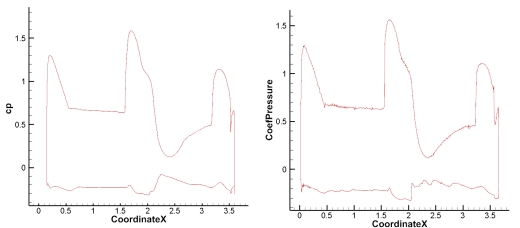

图7 导弹Z=0.01位置压力系数曲线(左对比软件,右PiFlow软件)

1.1.5 结论

PiFlow软件超音速大攻角气动力与力矩指标与风洞实验误差满足验收标准;

PiFlow与商业软件NS方程结果定性对比基本一致,其计算大攻角真实可信。
